塑殼斷路器與微型斷路器有什麼區別？

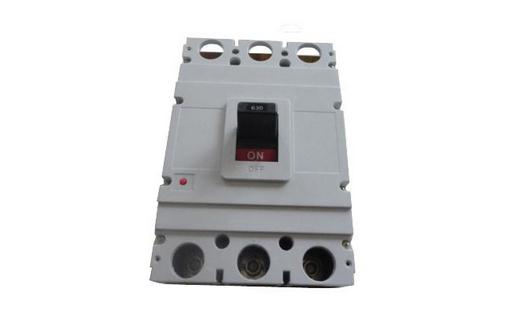

塑殼斷路器的簡介

塑殼斷路器，又名裝置式斷路器，所有的零件都密封於塑膠外殼中，輔助觸點，欠電壓脫扣器以及分勵脫扣器等多採用模組化。由於結構非常緊湊，塑殼斷路器基本無法檢修。其多採用手動操作，大容量可選擇電動分合。

由於電子式過電流脫扣器的應用，塑殼斷路器也可分為A類和B類兩種，B類具有良好的三段保護特性，但由於價格因素，採用熱磁式脫扣器的A類產品的市場佔有率更高。

塑殼斷路器是將觸頭、滅弧室、脫扣器和操作機构等都裝在一個塑膠外殼內，一般不考慮維修，適用於作支路的保護開關，過電流脫扣器有熱磁式和電子式兩種，一般熱磁式塑殼斷路器為非選擇性斷路器，僅有超載長延時及短路暫態兩種保護管道，電子式塑殼斷路器有超載長延時、短路短延時、短路暫態和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。大多數塑殼斷路器為手動操作，也有部分帶電動機操作機构。

塑殼斷路器的工作原理

塑殼斷路器指的是，能够在電流超過跳脫設定後自動切斷電流。塑殼指的是用塑膠絕緣體來作為裝置的外殼，用來隔離導體之間以及接地金屬部分。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫感測器。其脫扣單元分為：熱磁脫扣與電子脫扣器。

斷路器一般由觸頭系統、滅弧系統、操作機构、脫扣器、外殼等構成。

當短路時，大電流（一般10至12倍）產生的磁場克服反力彈簧，脫扣器拉動操作機构動作，開關暫態跳閘。當超載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機构動作（電流越大，動作時間越短）。

現在有電子型的，使用互感器採集各相電流大小，與設定值比較，當電流异常時微處理器發出訊號，使電子脫扣器帶動操作機构動作。

斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。而高壓斷路器要開斷1500V，電流為1500-2000A的電弧，這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解决的問題。

吹弧熄弧的原理主要是冷卻電弧减弱熱游離，另一方面通過吹弧拉長電弧加强帶電粒子的複合和擴散，同時把弧隙中的帶電粒子吹散，迅速恢復介質的絕緣强度。

塑殼斷路器與微型斷路器的區別

塑殼斷路器主要是為低壓配電系統和電動機保護回路中的超載、短路提供保護功能。由於其可靠性和穩定性，使之成為工業上應用十分廣泛的產品。微型斷路器（英文簡稱為MCB）同樣是使用範圍和數量都極大的斷路器產品，主要功能是為建築電氣終端配電裝置提供保護。

由於兩者同屬於斷路器，且塑殼斷路器多用於小容量的通斷，所以瞭解兩者的區別，選擇合適的產品是十分現實和重要的。這裡簡單做下說明。先說下基本的相似之處，因為兩者都屬於斷路器，都需要遵守一些基本的產品標準，有相同的工作原理。

接著說下兩者的區別，總體上說有以下幾點：1、電力參數不同。2、機械參數不同。3、使用工作環境不同。此外從選購的角度出發，具體說幾個兩者的區別。

塑殼斷路器電流等級最高2000A的都有，而微型斷路器最大電流等級在125A以內。由於兩者在容量上的差距，在具體工作中，塑殼斷路器的有效面積也大於微型斷路器，同時接入的導線也比較粗，可以達到35平方以上，而微型斷路器只適合接10平方以下的導線。所以一般對於室內情况，房間較大的更適宜選擇塑殼斷路器。
