熱繼電器的作用-熱繼電器的工作原理

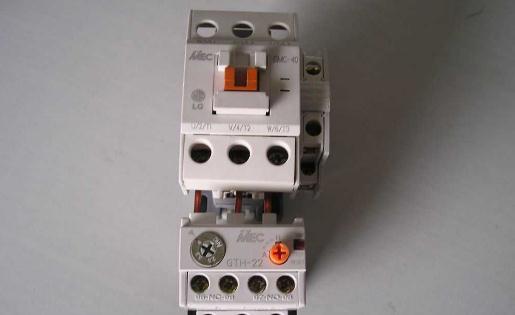

熱繼電器的簡介

熱繼電器的工作原理很簡單：是由流入熱元件的電流產生熱量，使有不同膨脹係數的雙金屬片發生形變，當形變達到一定距離時，就推動連杆動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的超載保護。繼電器作為電動機的超載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

熱繼電器的斷相保護功能是由內、外推杆組成的差動放大機构提供的。當電動機正常工作時，通過熱繼電器熱元件的電流正常，內外兩推杆均向前移至適當位置。

當出現電源一相斷線而造成缺相時，該相電流為零，該相的雙金屬片冷卻復位，使內推杆向右移動，另兩相的雙金屬片因電流增大而彎曲程度增大，使外推杆更向左移動，由於差動放大作用，在出現斷相故障後很短的時間內就推動常閉觸頭使其斷開，使交流接觸器釋放，電動機斷電停車而得到保護。

熱繼電器的作用

熱繼電器是由發熱元件、雙金屬片、觸點及一套傳動和調整機构組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中，雙金屬片由兩種不同熱膨脹係數的金屬片輾壓而成。

當電動機超載時，通過發熱元件的電流超過整定電流，雙金屬片受熱向上彎曲脫離扣板，使常閉觸點斷開。由於常閉觸點是接在電動機的控制電路中的，它的斷開會使得與其相接的接觸器線圈斷電，從而接觸器主觸點斷開，電動機的主電路斷電，實現了超載保護。

主要用來對非同步電動機進行超載保護，他的工作原理是超載電流通過熱元件後，使雙金屬片加熱彎曲去推動動作機构來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電停車，起到超載保護的作用。鑒於雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，囙此，熱繼電器不能用作短路保護，而只能用作超載保護熱繼電器的超載保護。

熱繼電器的工作原理

熱繼電器，顧名思義，是用於電動機或其它電氣設備、電力線路的超載保護的保護電器。

電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情况或電路异常使電動機遇到超載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若超載電流不大且超載的時間較短，電動機繞組不超過允許溫昇，這種超載是允許的。

但若超載時間長，超載電流大，電動機繞組的溫昇就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至會使電動機繞組燒毀。所以，這種超載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的超載時切斷電動機電路，為電動機提供超載保護的保護電器。

當電動機正常工作時，通過熱元件的電流即為電動機的額定電流，熱元件發熱，雙金屬片受熱後彎曲，使推杆剛好與人字形撥杆接觸，而又不能推動人字形撥杆。常閉觸頭處於閉合狀態，交流接觸器保持吸合，電動機正常運行。
