標註尺寸的四要素是尺寸界線、尺寸線、尺寸數字和尺寸線終端。國標規定，圖樣上標註的尺寸除標高及總平面圖以米為單位外，其餘一律以毫米為單位，圖上尺寸數字都不再註寫單位。圖樣上的尺寸應以所註尺寸數字為準，不得從圖上直接量取。

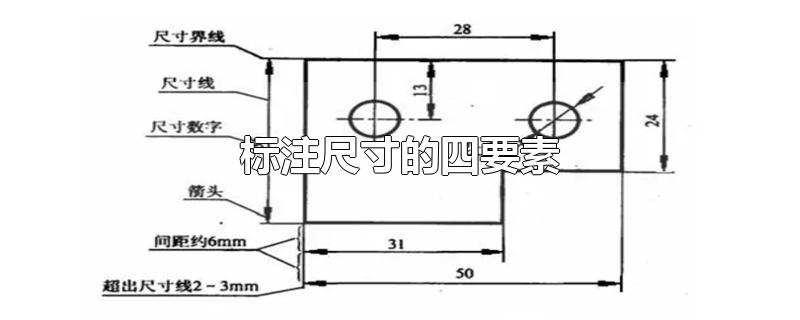

標註尺寸的四要素

尺寸界線：表示所註尺寸的起止范圍。用細實線繪制，從圖形的輪廓線、軸線或對稱中心線處引出，也可用圖形的圖線作尺寸界線。

尺寸線：表示所註尺寸的度量方向和長度。用細實線繪制，必須單獨畫出，不能用其他圖線代替，也不能與其他圖線重合或畫在其延長線上。

尺寸數字：表示尺寸的實際大小。一般應註寫在尺寸線的上方，也允許註寫在尺寸線的中斷處。尺寸數字不允許被任何圖線所通過，當不可避免時，必須將圖線斷開。
