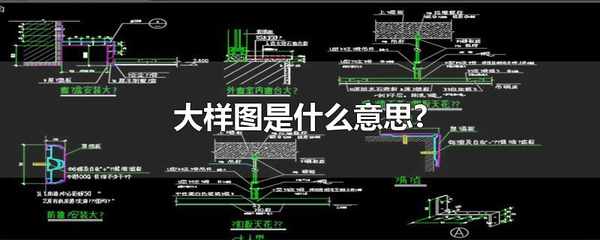

大樣圖是指針對某一特定區域進行特殊性放大標註，較詳細的表示出來。某些形狀特殊、開孔或連接較復雜的零件或節點，在整體圖中不便表達清楚時，可移出另畫大樣圖。

大樣圖是什麼意思?

嚴格得講，“大樣圖”一詞多用於施工現場，對於局部構件放樣。建築設計施工圖中的局部放大圖稱為“詳圖”，如樓梯詳圖、衛生間詳圖、墻身詳圖等。

大樣圖是要標出構件的詳細材料。節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分單獨拿出來表現其的具體構造的，一種表明建築構造細部的圖。

大樣圖相對節點圖更為細部化，也就是放節點圖所無法表達的內容，以表達的更清楚。節點圖的比例一般是1：5左右，而大樣圖的比例更大，一般是1：2左右。
